鐵礦選礦設備磙滾筒是磁選機中的*重要部件，承擔著磁選去除雜質的任務，之前我們介紹的干式磁選機，由于是單層磁選機，整機的結構簡單，磁滾筒設計為永磁式。干式磁選機的特點是結構簡單、處理量大、操作方便、易于維護等。

鐵礦選礦設備干式磁選機的工作原理是，由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，*終被吸在圓筒表面的“磁團”或“磁鏈”即是精礦。干式磁選機的精礦隨圓筒轉到磁系邊緣磁力*弱處，在刷輥的作用下被清理下來，即是尾礦。

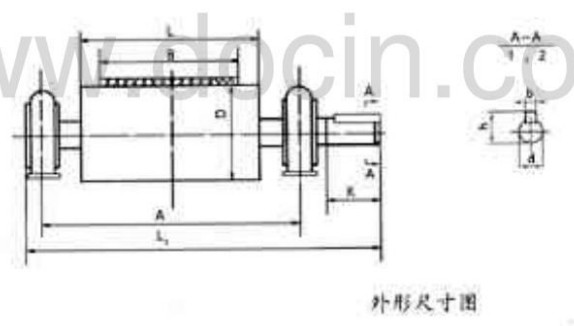

磁滾筒的主要組成部分為：主軸、端蓋、鐵環、磁體、鋼筒和圓螺母等。主軸、端蓋和鋼筒基本上和非磁滾筒的相同。端蓋用鑄鋁件制造，鋼筒仍用不銹鋼板卷焊制成，鋼筒和端蓋的聯接用不銹鋼螺釘。其外形如下：

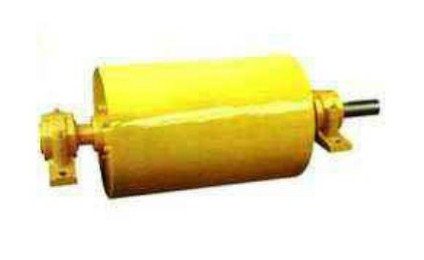

實際如下圖所示：
